隨著許多新型液位計產品和技術的出現，原有的液位計檢定裝置普遍存在著準確度不高，安裝方法不方便等問題，為此我公司經過大量調研液位計的工況環境、液位計產品的現狀，以及現有的檢定條件、檢定方法，并綜合國內市場上對液位計計量設備的要求，山東智拓研制了一套液位計檢定裝置。

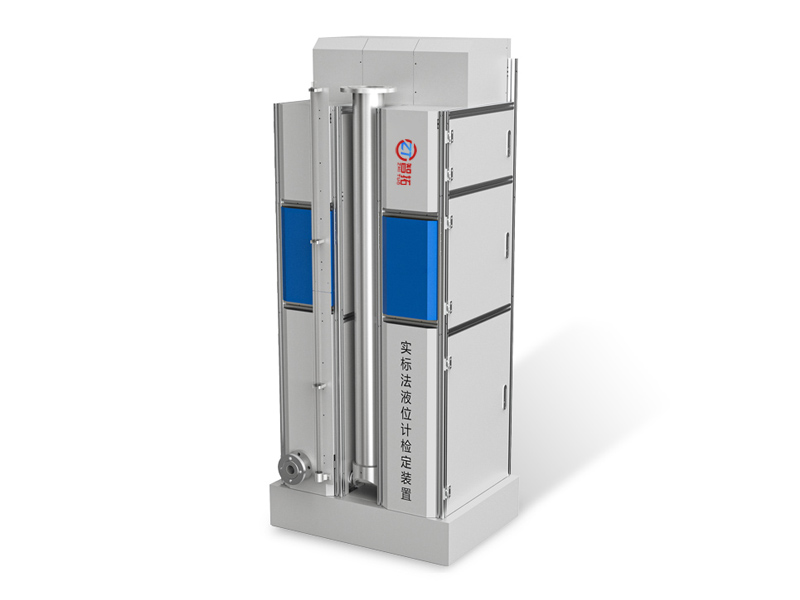

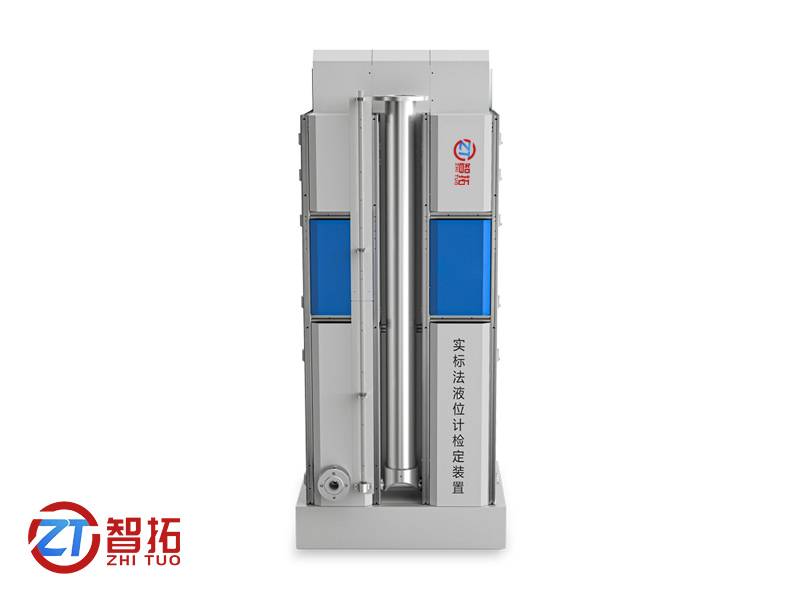

ZT-YG1000A系列實標法液位計檢定裝置是一種專門用于液位儀表計量檢定裝置。集軟件、電測于一體，由測量系統對液位進行精細測量，控制系統對液位進行精細控制，達到全自動檢測要求。廣泛用于各種校準實驗室和計量檢測院。

● 測量范圍：可根據客戶需求定制，量程可做到4000 mm（實驗室層高至少為實測高度+600mm）。建議常用量程：（0-2000）mm、（0-2500）mm、（0-3500）mm等；

● 控制誤差：±0.05 mm；±0.1 mm；±0.2 mm；±0.5 mm；±1 mm；
● 標準器準確度：光柵位移運動平臺 ±0.02/0.05/0.1mm，±0.1mm ，鋼直尺/鋼卷尺±（0.1+0.1L）mm；

● 工作介質：水；
● 數字信號采集接口：RS232/RS485；
● 模擬信號采集類型：4～20mA、0～5V，精度:±0.02％、±0.05％；
● 位移控制精度：0.01/0.1mm；
● 分辨率：0.01/0.1/1mm；
● 測量接口：側裝系列DN 20～DN 100（標準DN50，其它接口由用戶提出，另外定制），頂裝系列DN 50～DN 150（標準DN150 ，其他接口由用戶提出，另外定制）。
● 控制速度：2米/10min
● 量程滿足《JJG971-2019液位計檢定規程》中的全部準確度等級，并滿足液位計溯源要求。

1、主體部分：

●主體部分全部采用不銹鋼，對接液部分和密封部分采取防腐處理，外殼平光處理，

●表面平光處理，有效防止刮花及油污殘留
●主體部分主要由測量筒體，水箱，柜體等部件組成

2、測量筒體：
●采用304不銹鋼，過程連接頂裝法蘭，可根據客戶要求定制工裝
●安裝便捷， 承重50 kg
●裝卸被檢時可通過機械力臂拉伸至人體站立高度，避免人員攀爬危險及頂裝空間不足的困難

3、水箱
采用食pin級塑料，空載重量10kg，滿載重量200kg

4、控制柜（選配）
集成放置主機、顯示、控制、采集于一體

5、垂直定位部件：
主標準器垂直定位： 安裝時進行垂直校準， 保證安裝后的垂直度。測量筒體垂直定位： 在試驗工況下， 對測量筒體兩端限位， 保證與主標準器在同一平面被測儀表垂直定位： 根據被測儀表不同的安裝類型， 采用不同的限位工裝

6、控制部分：
全自主研發控制處理器，準確控制液位。安裝到位后，通過預設檢定點無需進行其他操作自動控制液位到當前檢定點，無需進行繁瑣的微調步驟。讀取預設值后，首先測微傳感器位移至預設高度，然后控制進、排水閥工作將液位控制至預設值附近，啟動微調模塊對液位進行微調，再通過測微傳感器確定實際液位，達到自動控制的目的。

7、控制處理器：
電源采用220 V AC，峰值功耗2000W。配合控制軟件使用。

8、軟件部分
● 可實現預設參數自動測量
● 實現測量數據的自動采集、分析、計算與顯示
● 可生成與打印記錄、報告
● 能獲知當前測量工作狀態信息

液位計/變送器（磁翻板/磁致伸縮/電容式、投入式、射頻/振動/音叉/超聲波/導波雷達、鋼帶/玻璃管/玻璃板/外貼/視窗式、浮標/浮球/浮筒/浮子式等）
