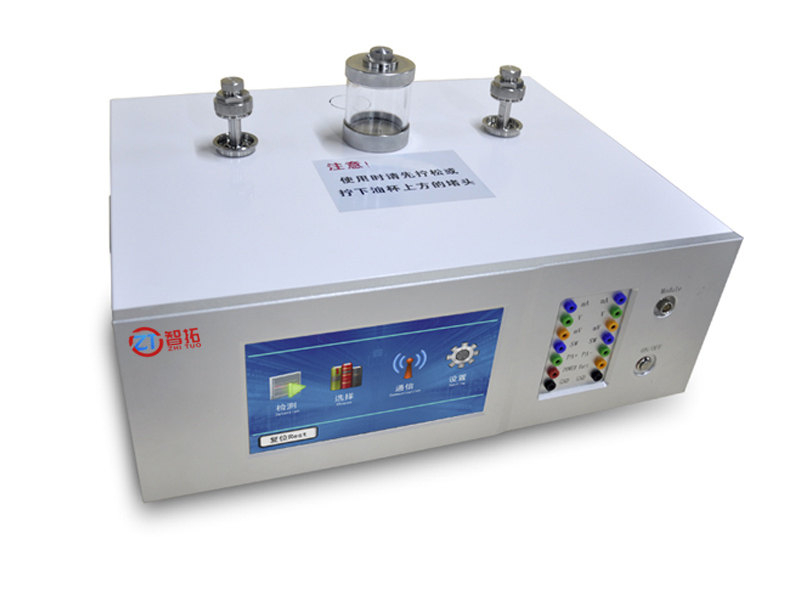

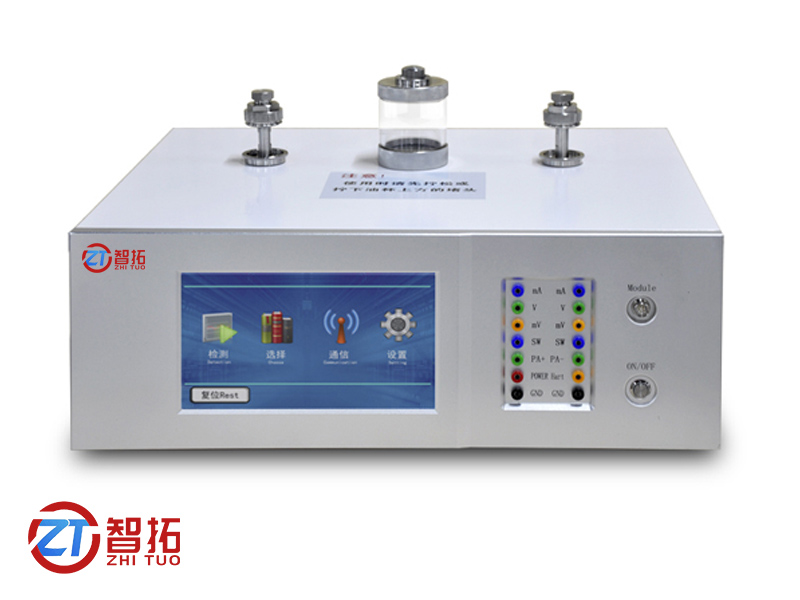

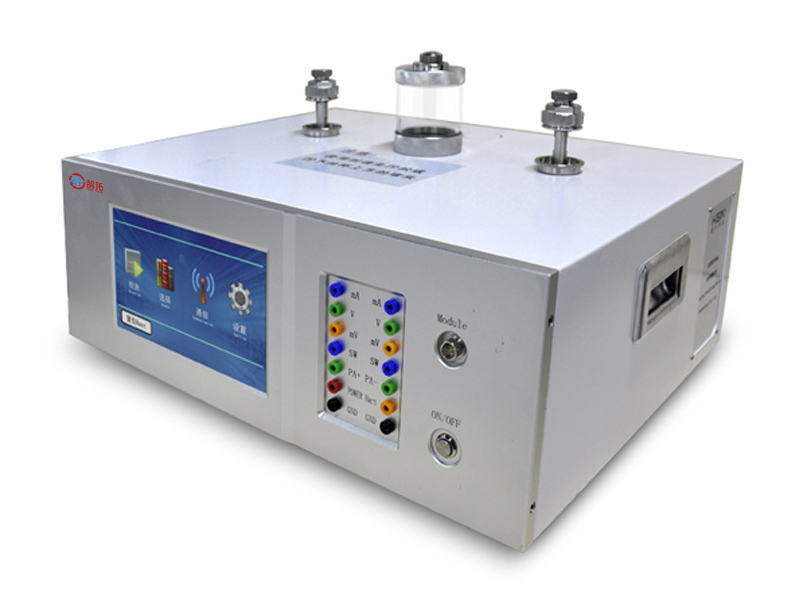

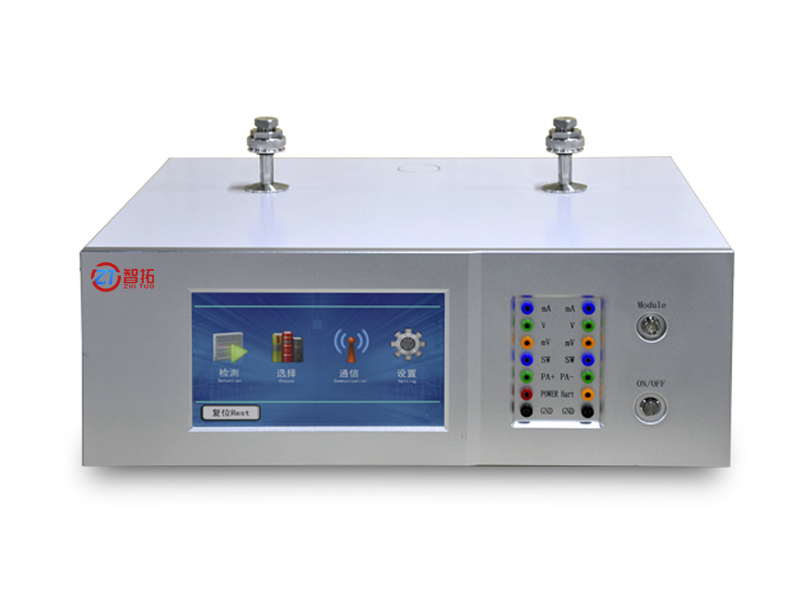

ZT-YL8020全自動壓力校驗系統


ZT-YL8020全自動壓力校驗系統(真空、氣壓、液壓)液晶屏與按鍵結合設計，操作簡單、結構合理，可用于一般壓力表、jingmi壓力表、壓力變送器、差壓變送器、壓力開關、壓力傳感器等儀表的校準。

ZT-YL8020全自動壓力校驗系統(真空、氣壓、液壓等三款)藍色觸摸屏設計，結構合理，操作方便，控制準確。

ZT-YL8020壓力檢定系統可自由選擇鍵盤控制或上位計算機控制，均可實現自動檢定壓力儀表的功能。

ZT-YL8020壓力檢定系統可用于一般壓力表、jingmi壓力表、壓力變送器、差壓變送器、壓力開關、壓力傳感器等儀表的校準。


◆采用壓力、壓力變化率雙閉環控制方案；

◆操作簡單，設定壓力輸出ji方便；

◆控制壓力快捷、穩定；

◆無超調現象，符合相關壓力儀表檢定規程；

◆自動造壓，并帶有防過載保護功能；

◆檢定過程中可自動或手動進行切換；

◆具有自動控制與微調相結合功能，利于指針式壓力表檢定；

◆上位機軟件及下位機觸摸屏均可實現控制儀表校驗；

◆可校驗HART壓力變送器；

◆測量值位數顯示：4、5、6位可自定義，通訊接口為RS232（標配）、485。


壓力單元

產品名稱	微壓型	氣壓型	液壓型
壓力范圍	(-10～10)kPa	(-0.095/0～0.6/2.5/4/6)MPa	(0～60)MPa
壓力穩定度	0.01%F.S/s	0.01%F.S/s	0.01%F.S/s
工作介質	空氣	空氣	油或純凈水
穩壓時間	≤15s	≤15s	≤25s
壓力接口	2 * M20×1.5	2 * M20×1.5	2 * M20×1.5
外形尺寸	(570×445×215)mm	(570×445×215)mm	(570×445×215)mm

電測指標

電測功能	量程	準確度	分辨率
電流測量	(-30～30)mA	0.01%RD+0.003%F.S	0.1μA
電壓測量	(-30～30)V	0.01%RD+0.003%F.S	0.1mA
直流輸出	DC24V zui大帶載50mA	±0.5V	/
壓力開關測量	通斷	＜12ms	/

環境條件

環境溫度：(-10～50)℃；

相對濕度：＜95%；

大氣壓力：(86～106)kPa；

存儲溫度：(-20～70)℃


◆符合國家計量檢定規程
①JJG 52-2013 彈簧元件式一般壓力表、壓力真空表和真空表檢定規程
②JJG 49-2013 彈簧元件式j(luò)ingmi壓力表和真空表檢定規程
③JJG 882-2019 壓力變送器檢定規程
④JJG 875-2019 數字壓力計檢定規程
⑤JJG 544-2011壓力控制器檢定規程
⑥JJG 860-2015 壓力傳感器(靜態)檢定規程
⑦JJG 270-2008 血壓計和血壓表檢定規程
◆采集檢定數據、自動生成檢定記錄、自動生成檢定證書、自動打印、計量管理等
◆具有臺帳式數據庫管理功能
