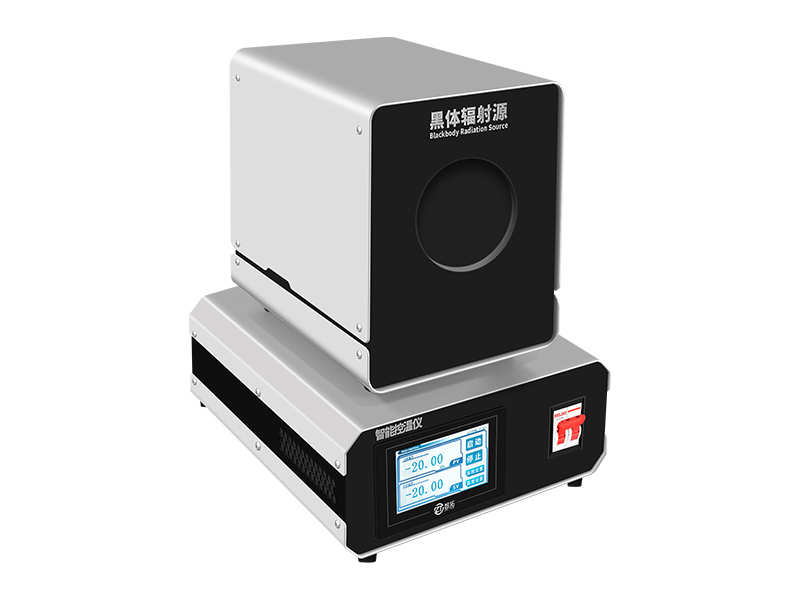

ZT-MY-100XD 差分黑體,輻射面100mm(-20℃-80℃)
ZT-MY-100XD差分面型黑體源在光學、電子學、材料科學等領域得到了廣泛的應用。在光學領域,它可以用于制造高精度的光學儀器,如光譜儀、激光器等。在電子學領域,它可以用于制造高精度的電子器件,如微波器件、半導體器件等。在材料科學領域,它可以用于制造高質量的材料,如高溫超導材料、光學材料等
ZT-MY-100XD差分黑體,旨在模擬冷和中溫目標。散熱器溫度使用熱電元件控制。差分黑體的jue對溫度通常調節在-10到 100之間,但這一范圍可以擴展。zui受歡迎的是具有小輻射面的差分黑體(面積從 50mm到 150mm可選)。
差分黑體具有優異的溫度分辨率、穩定性、溫度均勻性。與常規黑體相比,具備更好的溫度均勻性。
1) 更加便攜,更加輕巧。精度更高。
2) 人機界面,中文顯示,觸摸操作,美觀大方。
3) 溫度一鍵設置,操作簡單。迅速升溫,控溫。
4) 根據客戶要求可以考取全球任何地方的語言界面,方便出口。
5) 差分面源黑體具有jue對和差分兩種工作模式,可用于NETD和MRTD測試,工作穩定,可以按照用戶特殊要求定制。
6) 差分面源黑體前冷屏上留有靶板安裝接口,便于更換靶板
7)黑體輻射源采用一體/分體式設計,在智能控溫儀上集成控制,帶通訊可接入上位機,通過上位機控制(控制軟件由需方負責)。
8)靶標樣式可根據需方要求定制,數量不限、可拆卸可更換,用于差分控制(特殊定制)
9)采用自動升溫控溫方式,安全可靠,升溫速度快,溫度穩定性好。
10)使用操作方便體積小重量輕,便于攜帶,不僅適合用于實驗室的校準,也可用于現場的校準工作。
11)自動智能調節:內含MH邏輯智能調節功能,以及參數自整定功能的先進控制算法。
12)屏幕內置多點獨立的溫度修正功能。
13)通訊接口可根據用戶要求定制RS232通訊串口。
型號名稱 | ZT-MY-100XD |
差分溫度范圍 | -20℃-80℃ (jue對溫度范圍0℃-100℃) |
操作方式 | 觸摸屏操作 |
溫度分辨率 | 0.01℃/0.001℃ |
溫度控制 | PID自動控制 |
發射率 | ≥0.95 |
輻射面(可定制) | Φ100mm |
溫度穩定度 | ±(0.1-0.2)℃ (10min內) |
溫度均勻性 | ±(0.1-0.3)℃ (2/3中 心區域內) |
通訊串口 | RS232 |
電源 | 220V AC 10A |
功率 | 800W |
重量 | 14Kg |
備注 | 可定制靶標或可變光闌 |
中 心高 | 如需中 心高的高度,可聯系我司業務人員 |
黑體是一種理想化的輻射體,它能吸收所有波長的輻射能量,并且沒有能量的反射和透過。在紅外平行光管中,黑體作為輻射源,可以發出穩定且均勻的輻射,它確保了光管輸出的平行光束具有一致的輻射強度。廣泛應用于紅外熱成像系統的溫度分辨率、zui小可分辨溫差(MRTD)和噪聲等效溫差(NETD)等。通過測試,可評估紅外熱成像系統的熱靈敏度、分辨率和準確性。為紅外熱成像系統提供一個標準的測試環境,從而準確評估系統的性能參數。

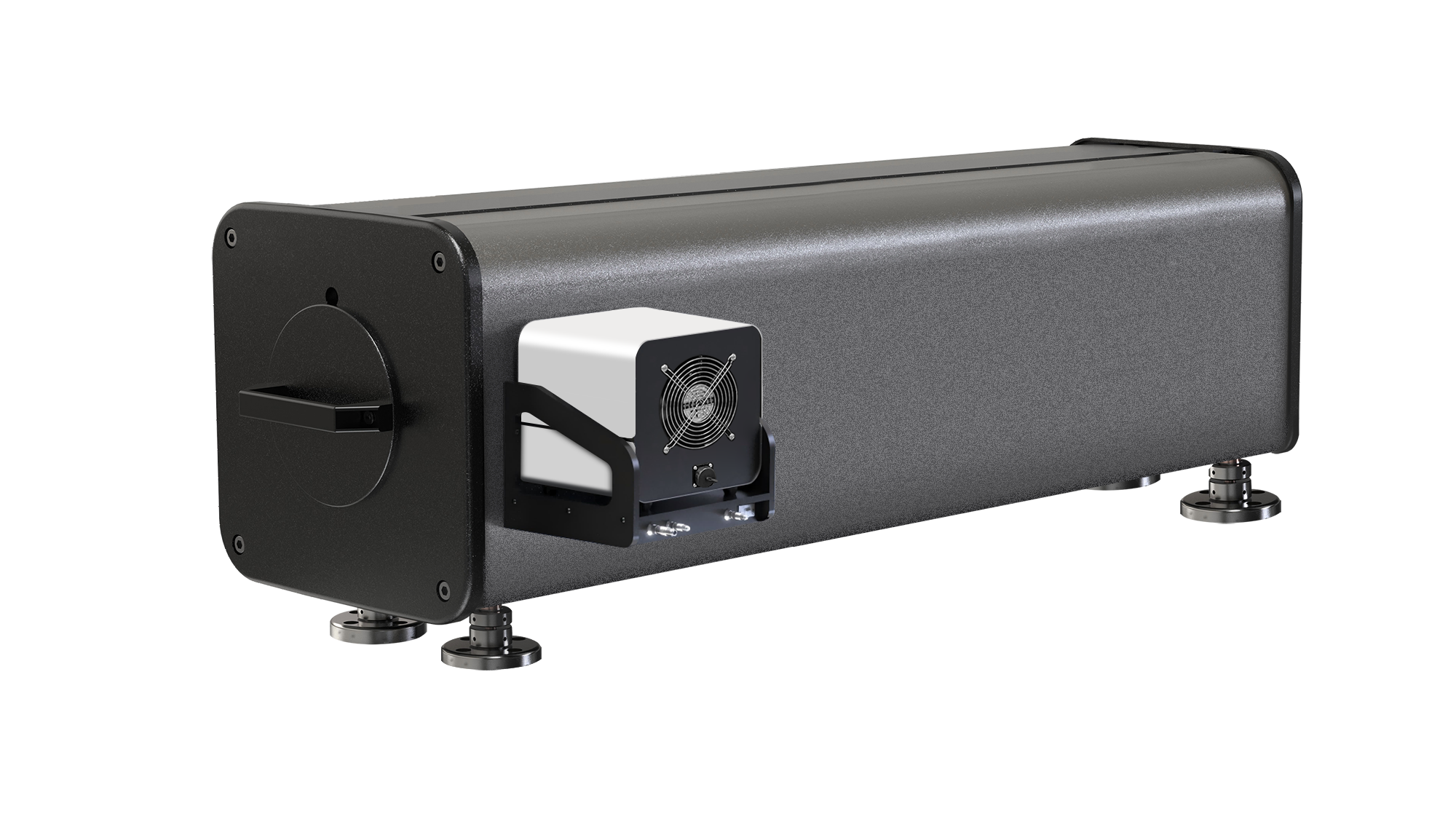

選配組件 | 平行光管
| 可根據被測紅外設備配套 |
光學平臺 | 可根據平行光管尺寸配套 | |
帶框分劃板(適用于可見光波段) | 四桿靶標:用于計算zui小可分辨溫差(MRTD)測試 | |
圓孔靶標:用于測試zui小可探測溫差(MDTD)參數 | ||
狹縫靶標:用于測試狹縫響應函數(SRF)參數 | ||
十字圓孔靶標:用于軸對準,瞄準以及聚焦功能 | ||
畸變靶標:用于測試評估被測試相機生成的圖像畸變 | ||
輪廓靶標:用于評估被測試相機對于真實目標的識別范圍 | ||
方形靶標:用于測試噪聲等效溫差(NETD) 固定圖形噪聲(FPN) 信號傳遞函數(SITF) 非周期傳遞函數(ATF)等參數 | ||
光學組件 | 可選 |
